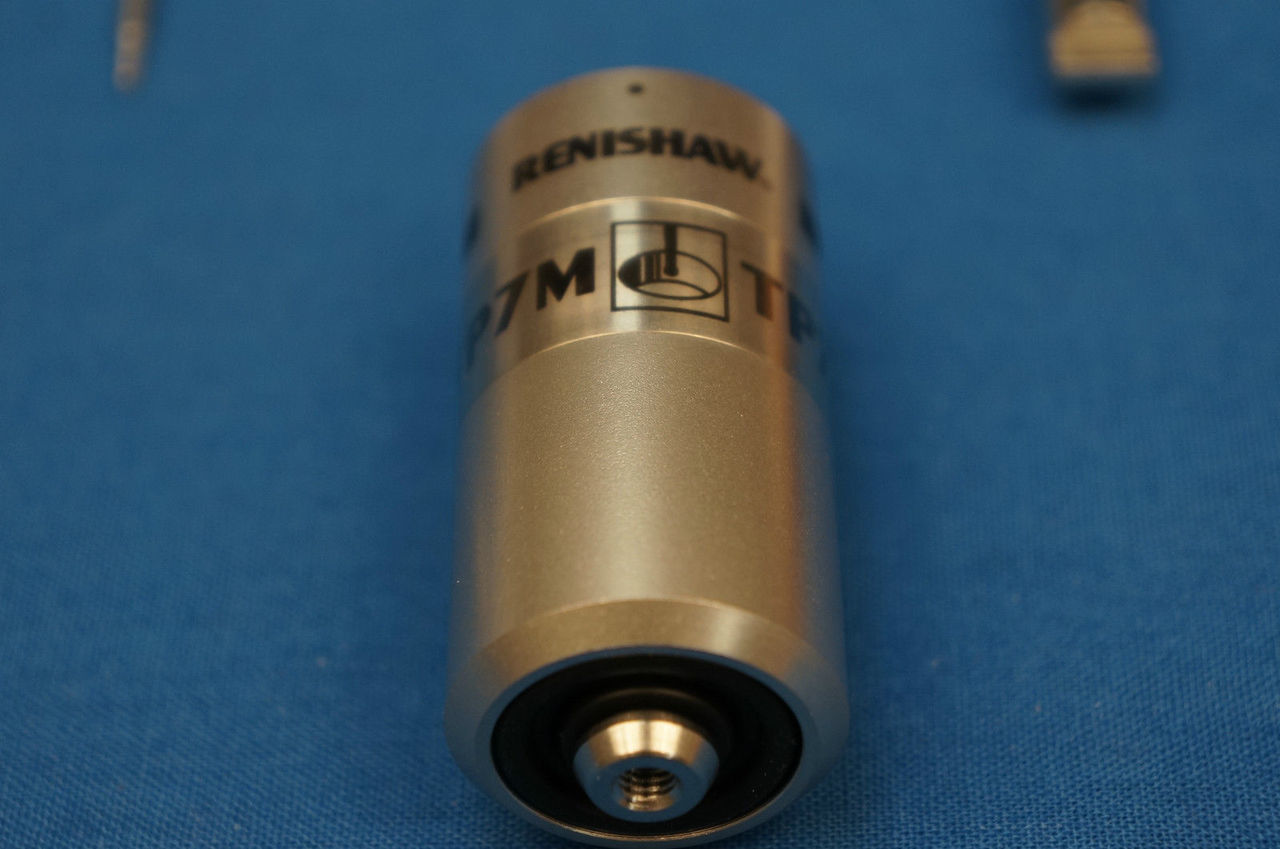

英國雷尼紹 Renishaw TP7M觸發式測頭
- 產品編號 : TP7M
- 25 mm直徑應變片觸發式測頭，具有自動吸附固定選項，適于高精度的工件量測。TP7M測頭是采用應變片技術的電子測頭，具有較高的精度，消除了各向異性和復位誤差，并且使用壽命比機械結構式觸發測頭長很多。通過多線自動吸附連接，TP7M可與 PH10M PLUS / PH10MQ PLUS機動測座、PH6M固定式測座以及多線加長桿 (PEM) 系列兼容。
- 詢價
產品描述
25 mm直徑應變片觸發式測頭，具有自動吸附固定選項，適于高精度的工件量測。TP7M測頭是采用應變片技術的電子測頭，具有較高的精度，消除了各向異性和復位誤差，并且使用壽命比機械結構式觸發測頭長很多。通過多線自動吸附連接，TP7M可與 PH10M PLUS / PH10MQ PLUS機動測座、PH6M固定式測座以及多線加長桿 (PEM) 系列兼容。
|
主要特點和優點:
應變片技術的電子測頭具有良好的重復性和高精度的三維形狀測量

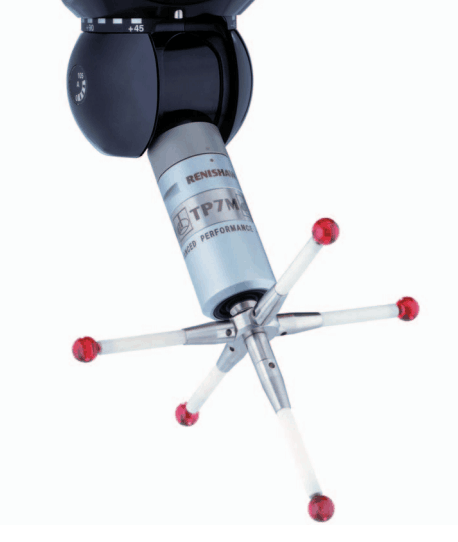

與PH10M + / PH10MQ +或PH6M頭兼容 在使用Renishaw自動換機架系統時，可以通過autojoint連接器快速和可重復的探測
6軸測量能力(±X,Y±±Z)
觸控筆使用范圍達到180毫米(7.09英寸)
無閥座修整錯誤，且無明顯的效果
TP7M EP是一個性能增強的探頭,能夠?qū)崿F(xiàn)3 d < 0.6μm精度測試,符合ISO 10360 Pt 2
|
 |
技術規格:
規格摘要
TP7M
主要應用
FMS和自動系統。通用數控和手動坐標測量機。
感應方向
六軸：±X、±Y、±Z
3D精度（根據ISO 10360 Pt 2測試）
不適用
單向重復性 (2s μm)
電平觸發1：0.25 μm
電平觸發2：0.25 μm
XY（2D）輪廓測量偏差
電平觸發1：0.25 μm
電平觸發2：±0.50 μm
XYZ (3D) 輪廓測量偏差
電平觸發1：±0.50 μm
電平觸發2：±1 μm
測力（測尖）
XY平面：0.02 N
Z軸：0.15 N
超程測力
XY平面：0.78 N
Z軸：11.75 N
重量
85 g
*長加長桿（如配在PH10 PLUS系列測座上）
200 mm
推薦的*大測針長度（M4測針系列）
150 mm鋼 - 180 mm GF
安裝方式
多芯自動吸附
適合的接口
PI 7-3
自動測頭交換
自動交換架
測針系列
M4
